產品詳情

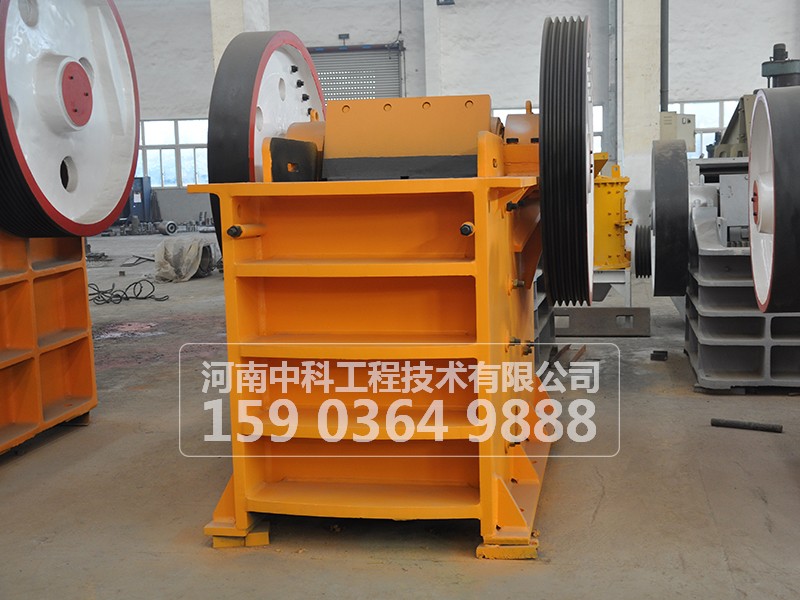

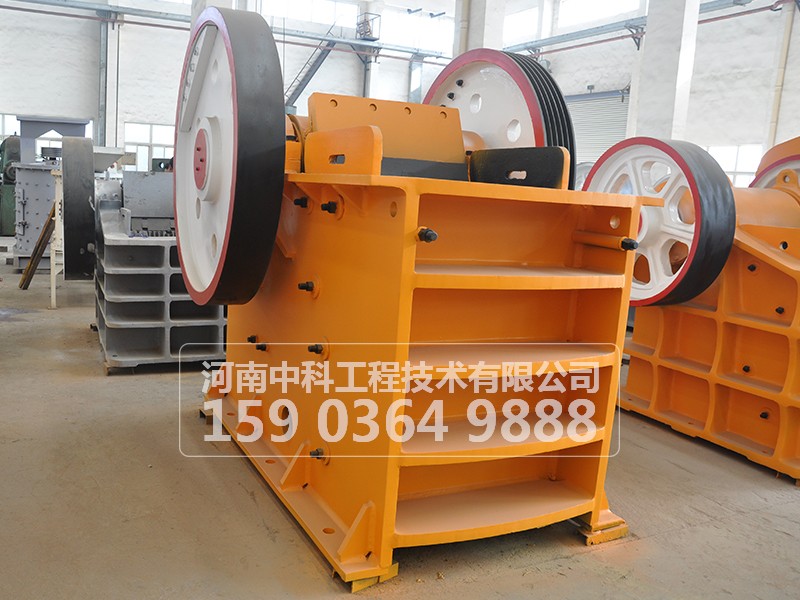

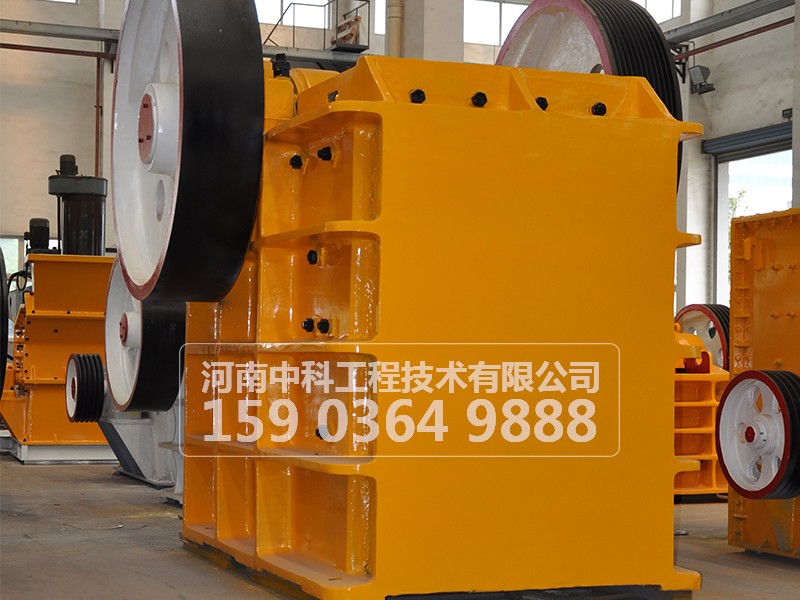

      鄂式破碎機又稱鄂破機、老虎口，鄂式破碎機分粗破和細破兩種。首先廣泛應用于筑路工程，以后應用于礦山。具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。破碎抗壓強度不超過320兆帕的各種物料，其給料粒度為125mm～1020mm,是初級、二級破碎設備。 河南中科重型設備有限公司鄂破機吸取國內外同類產品各大優勢，研制成節能于一體破碎設備，各大中小型鄂式破碎機作為砂石系列的主力產品，從設計和生產、售后能力上講，處于重要地位。PE系列鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。
鄂式破碎機工作原理：
       鄂式破碎機主要由機架、支撐裝置、工作機構（定鄂板和動鄂板）、傳動機構（偏心連桿、推力板、飛輪、偏心軸）、保險裝置、排礦口的調整裝置（楔塊調整裝置、墊片調整裝置）、肘板、肘板后座、調隙螺桿、復位彈簧等組成，其中肘板還起到保險作用。
       鄂式破碎機以曲動擠壓型方式工作，其原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板與動鄂間夾角變大，從而推動動鄂板向固定鄂板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動鄂下行時，肘板與動鄂夾角變小，動鄂板在拉桿，彈簧的作用下，離開固定鄂板，此時已破碎物料從破碎腔下口排出。當壓力上升到超過物料所能承受的強度時,即發生破碎.反之,當動鄂離開固定鄂向相反方向擺動時,物料則靠自重向下運動.動鄂的周期性運動就使物料受到一次壓碎作用,并向下排送一段距離.經若干個周期后,被破碎的物料便從排料口排出機外。
 鄂式破碎機運行周期：
       將大型石塊破碎成小石料的過程中，破碎機通常稱為初級破碎機。常用也是堅固的破碎機是鄂式破碎機。在給鄂式破碎機喂料時，物料從頂部入口進入含有鄂齒的破碎腔內。鄂齒以強大力量將物料頂向腔壁，將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境較為苛刻。軸承承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管如此，鄂破仍能非常可靠的工作，這是保證生產效率的關鍵環節。
鄂式破碎機性能特點:
    1.破碎腔深而且無死區，提高了進料能力與產量；
    2.其破碎比大，產品粒度均勻，噪音低，粉塵少。
    3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
    4.潤滑系統可靠，部件更換方便，保養工作量小；
    5.結構簡單，工作可靠，運營費用低；
    6.設備節能：單機節能15%～30%，系統節能一倍以上；
    7.排料口調整范圍大，可滿足不同用戶的要求。
鄂式破碎機性能和技術參數：

型 號	進料口尺寸(mm)	zui大進料粒度(mm)	產量(t/h)	配用電機功率(kw)	外形尺寸(mm)	重量(t)
PE-150×250	150×250	125	1-3	5.5	896×745×935	1
PE-250×400	400×250	200	5-20	15	1430×1310×1340	3
PE-400×600	600×400	350	15-50	30	1700×1732×1653	7
PE-600×900	900×600	480	45-110	55	2290×2206×2370	17
PE-900×1200	900×1200	750	90-220	110	3800×3166×3045	50
PE-500×750	500×750	425	15-65	55	2035×1921×2000	12
PE-750×1060	1060×750	630	105-195	90	2655×2302×3110	29
PEX-250×750	750×250	210	15-30	30	1667×1545×1020	5
PEX-250×1000	1000×250	210	15-50	30	1550×1964×1380	7
PEX-250×1200	1200×250	210	20-60	37	2192×1900×1950	8.5
